Vaporizer dial vs actual output
ความเข้าใจพื้นฐานที่ช่วยให้ประเมินความลึกของการสลบของสัตว์ได้แม่นยำขึ้น
บทนำ
สัตวแพทย์จำนวนมากใช้ค่าที่ตั้งบนหน้าปัด Vaporizer เป็นค่าของความเข้มข้นยาสลบที่สัตว์ป่วยได้รับจริง แต่ในความเป็นจริงค่าทั้งสองมักไม่เท่ากัน และความแตกต่างนี้ส่งผลต่อความลึกของการสลบ และความปลอดภัยของสัตว์ป่วย
.jpg)
บทความนี้อธิบายหลักการทำงานของ Vaporizer ชนิด Precision (Plenum) ที่ใช้กันทั่วไปในคลินิกสัตวแพทย์ หรือโรงพยาบาลสัตว์พร้อมสาเหตุหลัก 7 ประการที่ทำให้ค่าจริงเบี่ยงเบนจากค่าที่ตั้ง และแนวทางปฏิบัติเพื่อลดความเสี่ยง
ประเด็นสำคัญ : ค่าบนหน้าปัด Vaporizer ไม่ใช่ค่าที่สัตว์ป่วยได้รับจริง ควรประเมินความลึกของการสลบจากสัญญาณชีพ และ Reflex ร่วมด้วยเสมอ และหากมี Agent Monitor ควรใช้ยืนยันร่วมด้วย
หลักการทำงาน : Splitting Ratio
Vaporizer ชนิด Plenum ทำงานบนหลักการแบ่งก๊าซสด (Fresh Gas) ที่ไหลเข้ามาออกเป็น 2 เส้นทาง :
- เส้นทางที่ 1 — ผ่านห้องระเหยยา (Vaporizing Chamber) : ก๊าซไหลผ่านผิวยาสลบเหลว (มักผ่าน Wick เพื่อเพิ่มพื้นที่สัมผัส) จนอิ่มตัวด้วยไอยาสลบตามความดันไออิ่มตัว (Saturated Vapour Pressure, SVP) ของยาชนิดนั้นที่อุณหภูมิขณะนั้น
- เส้นทางที่ 2 — ทางเลี่ยง (Bypass Channel) : ก๊าซไหลผ่านไปโดยไม่สัมผัสยาสลบ จึงไม่มีไอยาปนอยู่

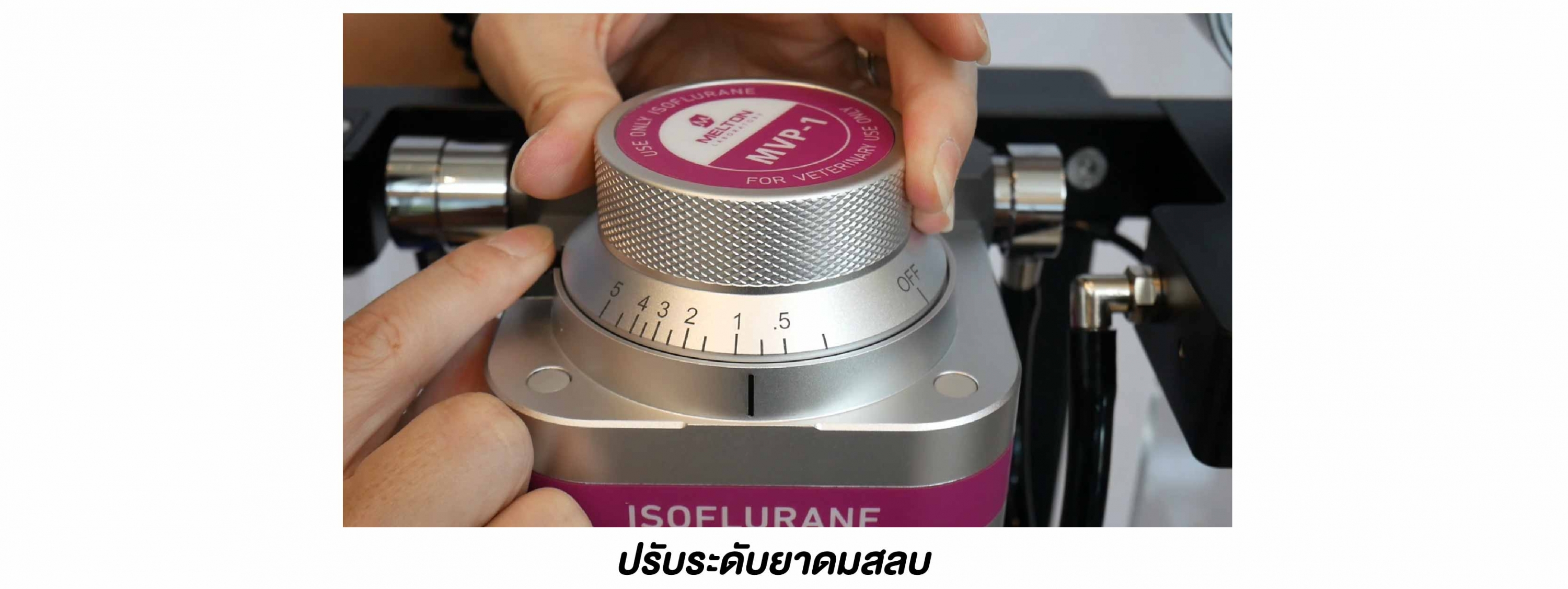

ก๊าซจากทั้งสองเส้นทางมาผสมกันที่ทางออก ความเข้มข้นที่ได้จึงถูกกำหนดโดยสัดส่วนการแบ่งก๊าซระหว่างสองทางนี้ ซึ่งเรียกว่า Splitting Ratio การหมุนหน้าปัดคือการปรับสัดส่วนนี้นั่นเอง และเมื่อหมุนไปที่ 0% ก๊าซทั้งหมดจะไหลผ่านทางเลี่ยงเท่านั้น ไม่มีไอยาออกมาเลย
ความดันไออิ่มตัวขึ้นอยู่กับชนิดของยา และอุณหภูมิเท่านั้น ไม่ขึ้นกับความดันบรรยากาศในช่วงที่พบในงานวิสัญญี ด้วยเหตุนี้ Vaporizer จึงเป็นอุปกรณ์เฉพาะชนิดยา (Agent-specific) ใช้สลับยากันไม่ได้
7 สาเหตุที่ค่าจริงต่างจากค่าที่ตั้ง
1. อุณหภูมิลดลงระหว่างใช้งาน (Cooling Effect)
การเปลี่ยนสถานะจากของเหลวเป็นไอต้องใช้พลังงานความร้อน ซึ่งดึงมาจากยาสลบที่เหลือในห้องระเหยเอง ผลคือ Vaporizer เย็นลงเรื่อย ๆ ระหว่างใช้งาน ความดันไออิ่มตัวลดลง และความเข้มข้นที่ส่งออกจึงลดลงตามไปด้วย ยิ่งใช้นานความดันไออิ่มตัว และความเข้มข้นยิ่งต่ำ
Vaporizer รุ่นใหม่แก้ปัญหานี้ด้วยระบบชดเชยอุณหภูมิ (Temperature Compensation) เช่น Bimetallic Strip หรือ Thermostat ที่ปรับ Splitting Ratio อัตโนมัติเมื่ออุณหภูมิเปลี่ยน รวมถึงการใช้วัสดุนำความร้อนสูงเป็นตัวเครื่อง แต่ระบบชดเชยนี้มีขีดจำกัด และทำงานได้ดีที่สุดในช่วงอุณหภูมิห้องปกติเท่านั้น
2. Pumping Effect (แรงดันย้อนกลับ)
เกิดขึ้นเมื่อมีการบีบถุงช่วยหายใจ หรือใช้เครื่องช่วยหายใจ (Ventilator ที่มี IPPV) แรงดันบวกจะถูกส่งย้อนกลับเข้าไปในตัว Vaporizer เมื่อแรงดันถูกปล่อยในจังหวะหายใจออก ก๊าซที่มีไอยาสลบซึ่งถูกอัดไว้จะขยายตัวย้อนเข้าไปในช่อง Bypass ซึ่งปกติไม่ควรมีไอยาอยู่เลย
เมื่อไอยาส่วนเกินนี้ไหลไปรวมกับไอยาจากห้องระเหยที่ทางออก ผลคือความเข้มข้นที่ส่งออกสูงกว่าค่าที่ตั้งบนหน้าปัด ทำให้ค่าความเข้มข้นจริงสูงเกินจากค่าที่ตั้ง
Pumping Effect พบเด่นชัดที่สุดในสถานการณ์ต่อไปนี้ :
- อัตราการไหลของ Fresh Gas ต่ำ
- ปริมาณยาสลบใน Vaporizing Chamber เหลือน้อย
- ตั้งค่าหน้าปัดที่ Vaporizer ไว้ต่ำ
- แรงดันผันผวนสูง และถี่ (เช่น ใช้ IPPV อัตราเร็ว)
Vaporizer รุ่นใหม่มีกลไกลดผลกระทบนี้ เช่น การออกแบบท่อทางออกให้ยาวขึ้น หรือติดตั้ง Check Valve ที่ปลายทางออกของ Vaporizer อย่างไรก็ตาม Check Valve ช่วยจำกัดความเสี่ยงได้เท่านั้น ไม่ได้กำจัดออกทั้งหมด เพราะแรงดันเหนือวาล์วยังคงเพิ่มขึ้นจากก๊าซสดที่ไหลมาต่อเนื่อง
3. อัตราการไหลของก๊าซสด (Flow Rate)
ที่อัตราการไหลต่ำมาก หรือสูงมากเกินไป ค่าที่ส่งออกจะเบี่ยงเบนจากค่าที่ตั้ง เนื่องจากก๊าซอาจไม่มีเวลาอิ่มตัวเต็มที่ในห้องระเหย หรือรูปแบบการไหลเปลี่ยนไปจนสัดส่วนการแบ่งก๊าซคลาดเคลื่อน Vaporizer สมัยใหม่มีระบบชดเชยอัตราการไหล (Flow Compensation) แต่ก็มีช่วงการทำงานที่รับประกันความแม่นยำจำกัด
4. ระยะเวลาเข้าสู่จุดสมดุลในระบบ Rebreathing
ในวงจร Rebreathing ที่ใช้อัตราการไหลต่ำ (ต่ำกว่า 1 ลิตร/นาที) ระบบต้องใช้เวลานานกว่าจะเข้าสู่จุดสมดุล ทำให้ความเข้มข้นที่สัตว์ป่วยได้รับจริงในช่วงแรกต่ำกว่าค่าที่ตั้งอย่างมีนัยสำคัญ
งานวิจัย PAMOC (Lee et al., 2025) ที่ทดสอบระบบดมยาสลบที่ใช้เครื่องผลิตออกซิเจน พบว่าค่า FIIso ที่วัดได้ต่ำกว่าค่าบนหน้าปัดในทุกอัตราการไหลตั้งแต่ 1–10 ลิตร/นาที โดยพบความแตกต่างเกิน 0.5% ใน 14 จาก 64 ครั้งของการวัด (คิดเป็น 21.8%) และความแตกต่างนี้เด่นชัดที่สุดที่อัตราการไหล 1 ลิตร/นาที ซึ่งพบถึง 8 ใน 14 ครั้ง
5. การดูดซับยาสลบภายในวงจร
ยาสลบบางส่วนถูกดูดซับโดยท่อยาง ท่อดมยาสลบ ถุง Reservoir Bag และวัสดุอื่น ๆ ภายในวงจรหายใจ ทำให้ความเข้มข้นที่วัดได้ที่ปลาย Y-connector (ตำแหน่งใกล้สัตว์ป่วย) ต่ำกว่าที่วัดได้ที่ Common Gas Outlet ของเครื่อง ปรากฏการณ์นี้เด่นชัดในช่วงต้นของการดมยาสลบ

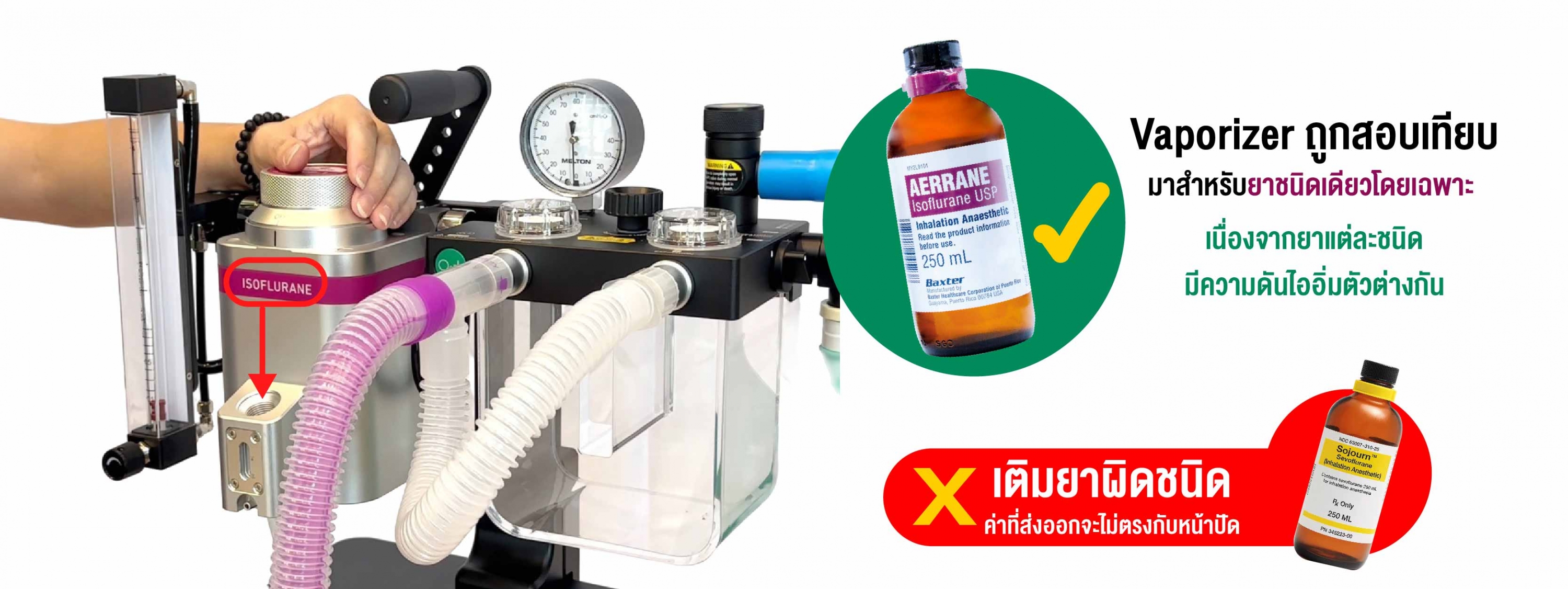

6. เติมยาผิดชนิด (Wrong Agent Filling)
Vaporizer ถูกสอบเทียบมาสำหรับยาชนิดเดียวโดยเฉพาะ เนื่องจากยาแต่ละชนิดมีความดันไออิ่มตัวต่างกัน หากเติมยาผิดชนิด ค่าที่ส่งออกจะไม่ตรงกับหน้าปัด และอาจสูงเกินจนเกิดภาวะยาเกินขนาด หรือต่ำเกินจนผู้ป่วยรู้สึกตัวระหว่างหัตถการ ซึ่งอันตรายอย่างยิ่งหากผู้ใช้ไม่ทราบ
7. เครื่องเอียง หรือล้ม (Tipping)
หาก Vaporizer เอียง หรือล้ม ยาสลบเหลวอาจไหลเข้าไปในช่อง Bypass ทำให้ความเข้มข้นที่ส่งออกสูงเกินอันตราย แนวทางแก้ไขคือไล่ยาออกด้วยการเปิดอัตราการไหลสูงจาก Flowmeter พร้อมหมุนหน้าปัดไปที่ค่าสูงสุด จนกระทั่งตรวจไม่พบร่องรอยยาสลบเหลืออยู่ จากนั้นเติมยาใหม่ และตรวจสอบค่าที่ส่งออก แล้วปล่อยให้อุณหภูมิของเครื่องคงที่เป็นเวลา 2 ชั่วโมงก่อนใช้งานทางศัลยกรรมในครั้งถัดไป

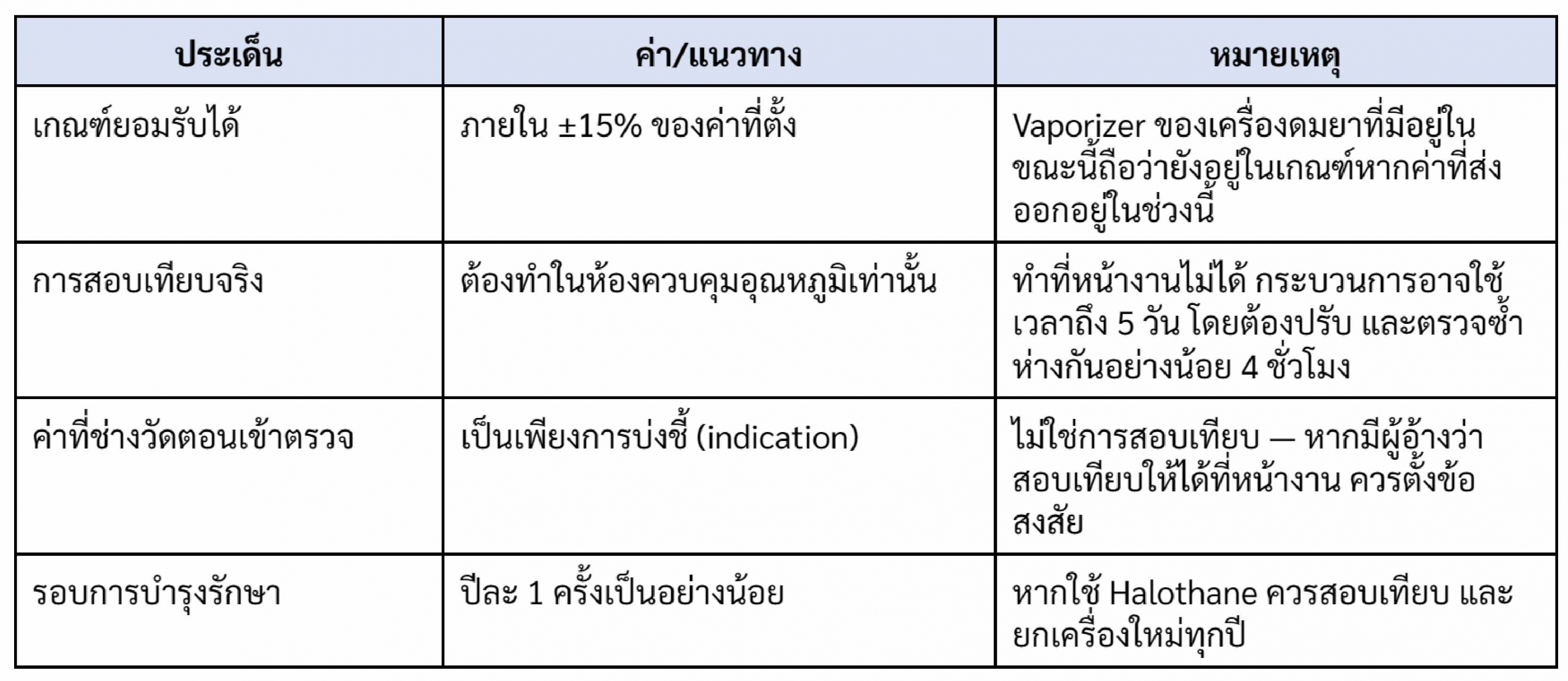

ค่าคลาดเคลื่อนที่ยอมรับได้ และการสอบเทียบ
แนวทางปฏิบัติสำหรับหน้างาน
1. อย่าใช้ค่าบนหน้าปัดเป็นตัวชี้วัดความลึกของการสลบเพียงอย่างเดียว — ประเมินจากสัญญาณชีพ Reflex และการตอบสนองของสัตว์ป่วยร่วมด้วยเสมอ
2. หากมีเครื่องวัดความเข้มข้นยาสลบ (Agent Monitor) ให้ใช้ยืนยันค่าที่สัตว์ป่วยได้รับจริง โดยเฉพาะในเคสที่มีความเสี่ยงสูง
3. ใช้อัตราการไหลสูงในช่วงต้นของการดมยาสลบเพื่อให้ระบบเข้าสู่จุดสมดุลเร็วขึ้น แล้วจึงลดลงสู่ระดับ Maintenance
4. ตรวจสอบชนิดยาสลบให้ตรงกับ Vaporizer ทุกครั้งก่อนเติม และใช้ระบบเติมแบบ Key-Filling หากมี
5. เคลื่อนย้ายเครื่องดมยาสลบอย่างระมัดระวัง หลีกเลี่ยงการเอียงตัว Vaporizer และตั้งเครื่องบนพื้นราบเสมอ
6. ส่งสอบเทียบ และบำรุงรักษาตามรอบที่ผู้ผลิตกำหนด พร้อมเก็บบันทึกไว้เป็นหลักฐาน
7. เผื่อเวลาให้ระบบเข้าสู่จุดสมดุลก่อนประเมินว่าค่าที่ตั้งเพียงพอ หรือไม่ อย่ารีบเพิ่มค่าหน้าปัดทันทีที่เห็นว่าสัตว์ยังไม่หลับลึก
สรุป
ความแตกต่างระหว่างค่าบนหน้าปัด Vaporizer กับความเข้มข้นที่สัตว์ป่วยได้รับจริงเป็นเรื่องปกติที่เกิดจากหลายปัจจัยร่วมกัน ทั้งอุณหภูมิ แรงดันย้อนกลับ อัตราการไหล การดูดซับในวงจร และความคลาดเคลื่อนของตัวเครื่องเอง โดยส่วนใหญ่ค่าจริงจะต่ำกว่าค่าที่ตั้ง ยกเว้นกรณี Pumping Effect และการเอียงเครื่องที่ทำให้ค่าจริงสูงเกิน การเข้าใจกลไกเหล่านี้ช่วยให้สัตวแพทย์ตีความสถานการณ์หน้างานได้ถูกต้อง และไม่พึ่งพาตัวเลขบนหน้าปัดมากเกินไป
............................
บทความโดย : น.สพ.พุทธาพงศ์ เกียรติธรรมลาภ
............................
เอกสารอ้างอิง
1. Boumphrey S, Marshall N. Understanding vaporizers. Continuing Education in Anaesthesia, Critical Care & Pain. 2011;11(6):199–203.
2. Mosley CA. Anesthesia equipment. In: Veterinary Anesthesia and Analgesia: The Sixth Edition of Lumb and Jones. Wiley-Blackwell; 2024. pp. 74–141.
3. Lee J, Shin D, Sung T, Kim M, Nam C, Son W, Lee I. In Vitro/In Vivo Evaluation of a Portable Anesthesia Machine with an Oxygen Concentrator for Dogs Under General Anesthesia with Isoflurane. Animals (Basel). 2025;15(7):973.
4. World Federation of Societies of Anaesthesiologists (WFSA) — "Vaporisers" (Update in Anaesthesia)
5. How Equipment Works — "How anaesthesia vaporisers work explained simply"
6. Dispomed — "Vaporizer Service Frequency" และ "Vaporizer Recalibration"
7. Chakravarti S, Basu S. Modern anaesthesia vapourisers. Indian J Anaesth. 2013;57(5):464–471.
บทความนี้จัดทำเพื่อใช้เป็นข้อมูลอ้างอิงทางคลินิกเบื้องต้นสำหรับทีมสัตวแพทย์ ไม่ทดแทนคำแนะนำจากคู่มือเครื่องมือเฉพาะรุ่นหรือดุลยพินิจทางคลินิกของสัตวแพทย์ผู้ดูแลเคส
